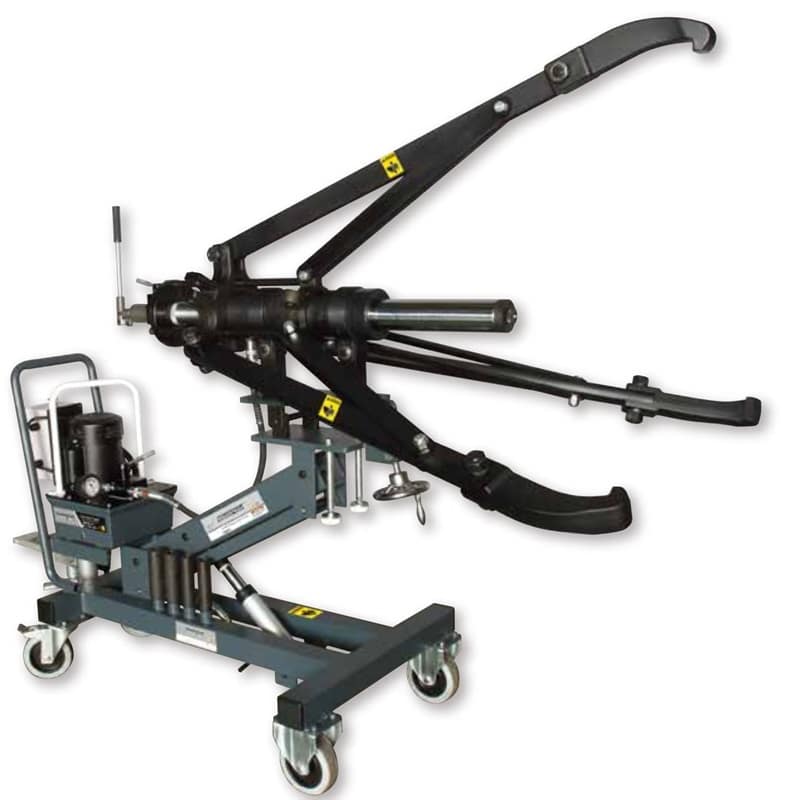

Cảo thuỷ lực 50 tấn Powerram – Xe cảo thuỷ lực di động

Đây là dòng cảo thủy lực có tải trọng tầm trung, tự định tâm thông qua cơ cấu ngàm kép, cơ cấu định tâm được điều chỉnh một cách linh hoạt thông qua một xilanh tích hợp sẵn bơm tay tác động 2 chiều.

Cơ cấu liên động tự định tâm của cảo thủy lực PME50TE, đảm bảo 2/3 chấu luôn dịch chuyển ra vào đồng thời, ty cảo luôn hướng vào tâm trục, các góc lệch chấu cảo luôn đồng đều 120 độ khi dùng 3 chấu, và 180 độ khi dùng 2 chấu. Và cơ cấu định tâm này các chấu cảo luôn ôm cứng chi tiết trong suốt quá trình tháo.

Đối với xylanh chính tải trọng max 50 tấn là loại tác động đơn, tải trọng được tạo ra trong quá trình kéo (đi ra), hành trình hồi về bằng lực của lò xo. Bộ nguồn thủy lực, để cấp cho xylanh chính, thông qua bơm điện thủy lực, công suất 0,45Kw, 230V, Remote điều khiển với điện áp 24V, chiều dài dây 3m. Thiết kế van tay gạt, để cấp nguồn hoặc cho dầu hồi về, sau khi kết thúc chu trình cảo.

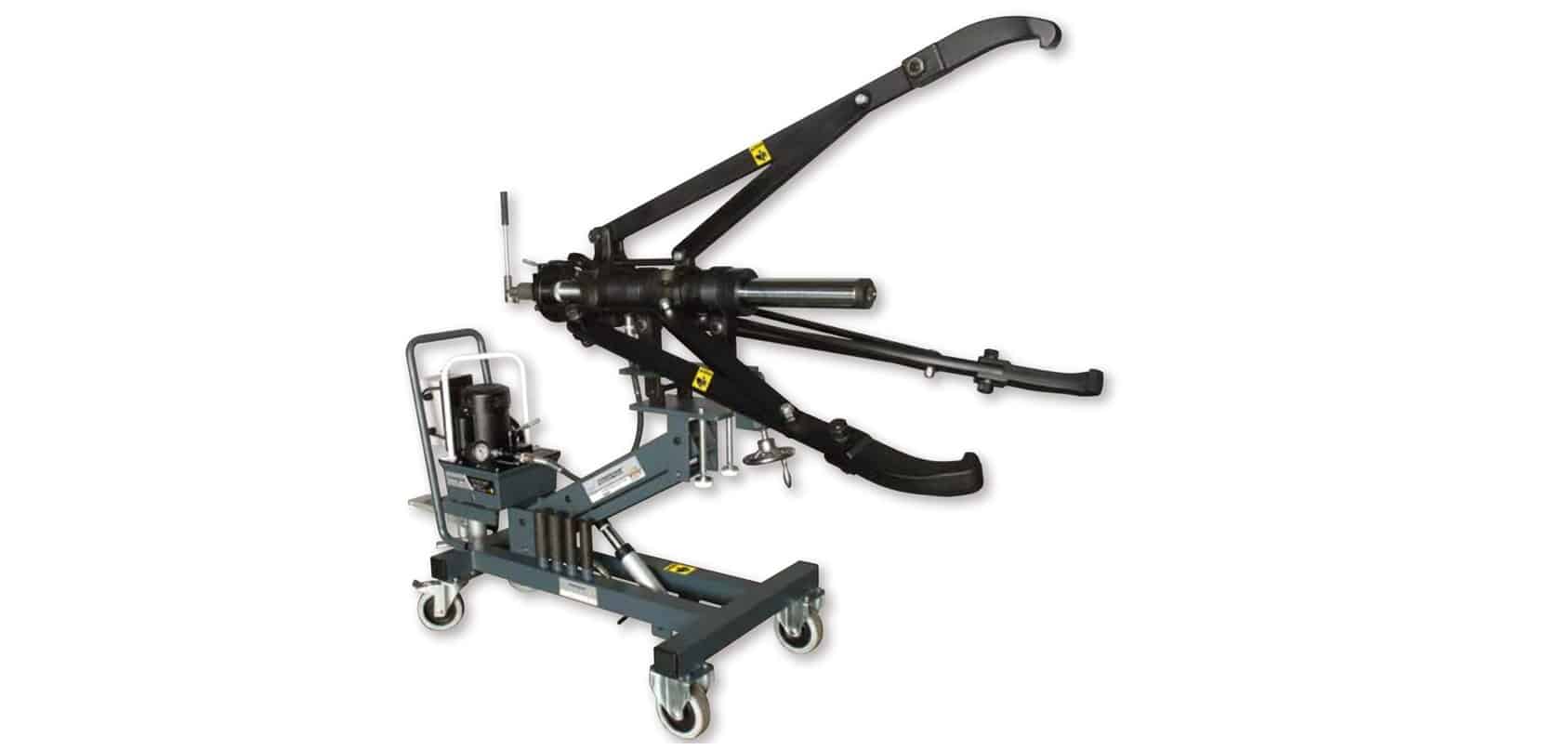

PME50TE vam thủy lực 50 tấn di động

Thao tác thay đổi chiều cao cảo tâm cảo, so với mặt đất được điều chỉnh thông qua bộ nguồn thủy lực, bơm đạp chân. Độ nghiêng của cảo, so với mặt phẳng sàn được điều chỉnh thông qua liên kết ren được gắn tay xoay để dễ dàng thao tác. Đối với cơ cấu thay đổi góc nghiêng này, sẽ được giới hạn về độ nghiêng, để đảm bảo an toàn cho thiết bị cũng như người vận hành.

PME50TE là dòng cảo thủy lực, có thế kế tương đối lớn, nên chấu cảo sẽ được chia làm 2 phần. Các bộ phận này sẽ được liên kết với nhau thông qua liêt kết ren.

Đối với hệ thống xylanh chính, được trang bị đầy đủ các thiết bị giám sát áp suất, cũng như các thiết bị an toàn để đảm bảo an toàn trong suốt quá tình vận hành.

Để dễ dàng di chuyển trong quá trình cảo, được trang bị bánh xe chuyên dụng chịu tải trọng lớn, và chống mài mòn cao, 2 bánh sau sẽ có khóa cố định, 2 bánh lái trước tự do.

Ứng dụng của cảo PME50TE.

Để tháo lắp các loại bộ phận truyền động như ổ trục, khớp nối, bánh răng, bánh xe, v.v. Trong các nhà máy, xí nghiệp, nghành công nghiệp nặng, nghành đường sắt, vv.

Điểm đặc biệt của cảo thủy lực PME50TE.

• Chấu cảo tự định tâm, dễ dàng thao tác và điều chỉnh độ cao.
• Chấu cảo hoạt động ra – vào đồng thời.
• Thiết kế giúp chấu cảo không bị trượt hoặc lệch từ phía sau phôi.
• Chấu cảo dễ dàng chuyển đổi thành ứng dụng 2 chấu hoặc 3 chấu.
• Lực kéo càng mạnh, Chấu cảo kẹp xung quanh phôi càng chặt. Bị uốn cong hoặc lệch hướng là không thể.
• Van an toàn tích hợp ngăn ngừa quá tải và đảm bảo không bao giờ vượt quá lực tối đa.
• Bộ chấu cảo có thể điều chỉnh theo chiều dọc 5°.
• Ngăn ngừa hư hỏng trục và vật được kéo.
• Có thể được vận hành bởi một người.
• Việc thay đổi độ cao của chấu cảo được điều chỉnh thông qua bơm tác động bằng chân loại một chiều.
• Làm việc hiệu quả và tiết kiệm thời gian.
• Xi lanh tác động kép để kẹp, mở và đóng các chấu cảo, để giữ chặt phôi một cách an toàn và chắc chắn.
• Khung di động có 2 bánh xe tự hãm và 2 bánh xe cố định.
• Xi lanh thủy lực hồi về dưới tác động lực lò xo. Áp suất hoạt động max 700 bar (50 tấn).
• Tổng hành trình xilanh là 330 mm. Bốn đầu nối dài (phần mở rộng) được kèm theo, với tổng chiều dài là 620 mm.

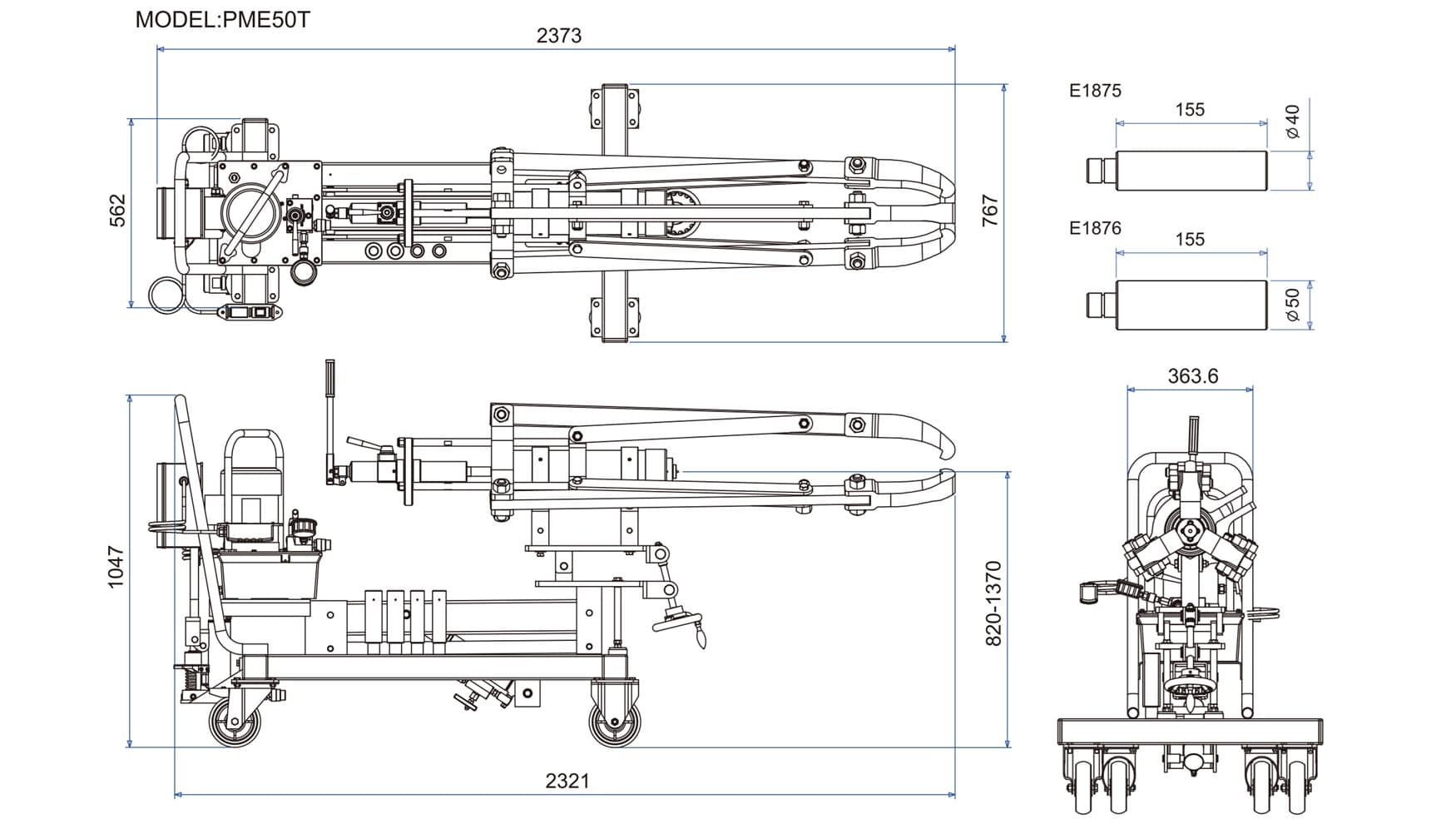

Thông số kỹ thuật của cảo thủy lực PME50TE.

• Tải trọng: 50 tấn.
• Hành trình lớn nhất: 330mm
• Độ mở lớn nhất: 1250mm
• Độ mở nhỏ nhất: 200mm
• Độ dài chân cảo/tầm với max: 780mm
• Xylanh thủy lực điều chỉnh ngàm kép: Bơm tay, tác động 2 chiều.
• Xylanh thủy lực điều chỉnh độ cao: Bơm chân tác động 1 chiều.
• Xylanh thủy lực điều chỉnh ty cảo: Bơm điện thủy lực tác động 1 chiều
• 4 Thanh nối dài thay đổi hành trình: 2 x Ø40, 2x Ø50mm: dài 155mm.
• Áp suất làm việc max: 700 bar.
• Khung di động có 2 bánh xe đúc (tự hãm) và 2 bánh xe cố định.
