Hệ thống bôi trơn xích tự động – Loại CS (Chain Lubricator / CS-type)
Giới thiệu chung
Bộ bôi trơn xích loại CS được thiết kế để tự động bôi dầu lên các bộ phận làm việc của xích truyền động (conveyor chain).
Thiết bị hoạt động bằng cơ cấu cơ học không dùng điện, đảm bảo bôi trơn định kỳ, chính xác và an toàn trong quá trình vận hành.
Nguyên lý hoạt động

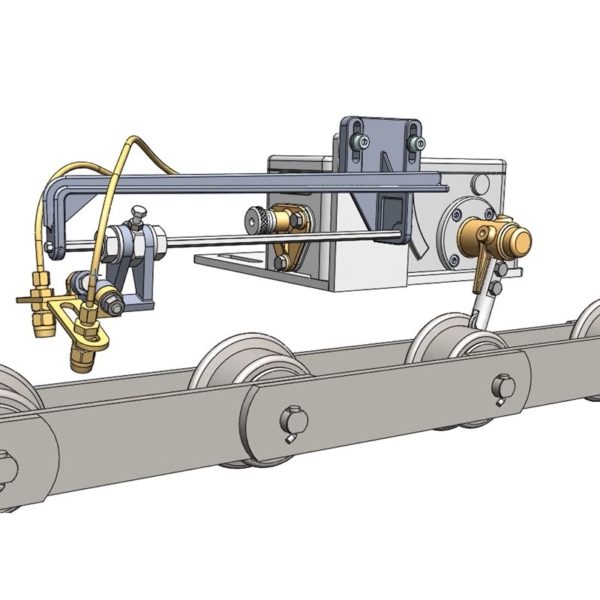

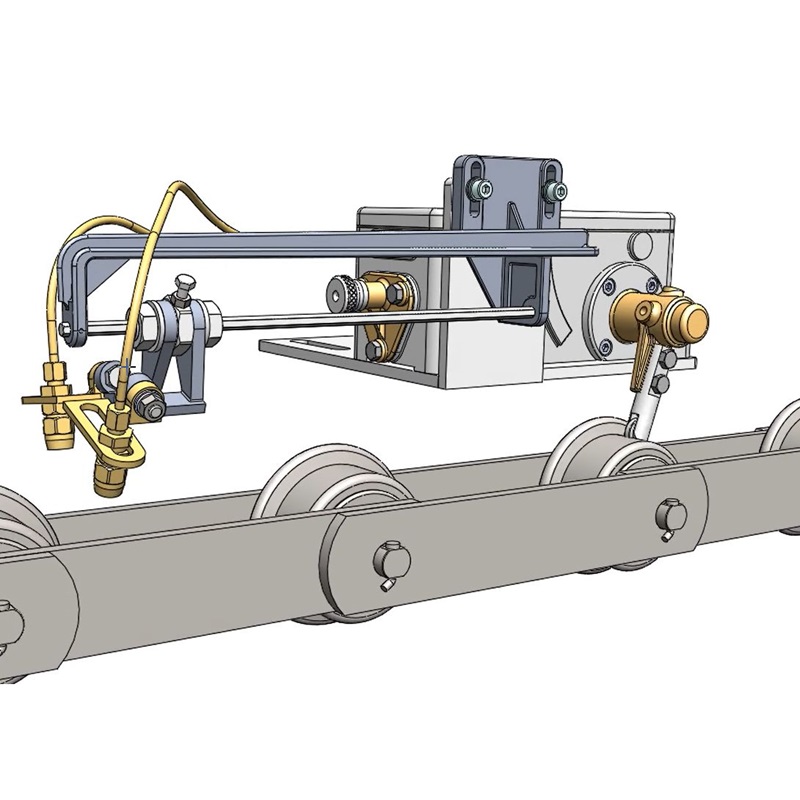

- Khi xích di chuyển và bánh xích (sprocket) quay, phần cần gạt (checker arm) của bộ bôi trơn sẽ bị đẩy lên – hạ xuống bởi bánh xích.
- Chuyển động này tác động lên piston bên trong bơm tự động, giúp bôi trơn một lượng dầu nhỏ ra mỗi lần.
- Dầu được dẫn qua ống đến các đầu phun (discharge nozzles), phun trực tiếp vào các điểm ma sát quan trọng của xích:
- Giữa chốt (pin) và ống lót (bushing)
- Giữa ống lót (bushing) và con lăn (roller)
Nhờ vậy, toàn bộ bề mặt làm việc của xích đều được bôi trơn đồng đều, giảm mài mòn, kéo dài tuổi thọ và giảm tiếng ồn.
Cấu tạo & thành phần
-

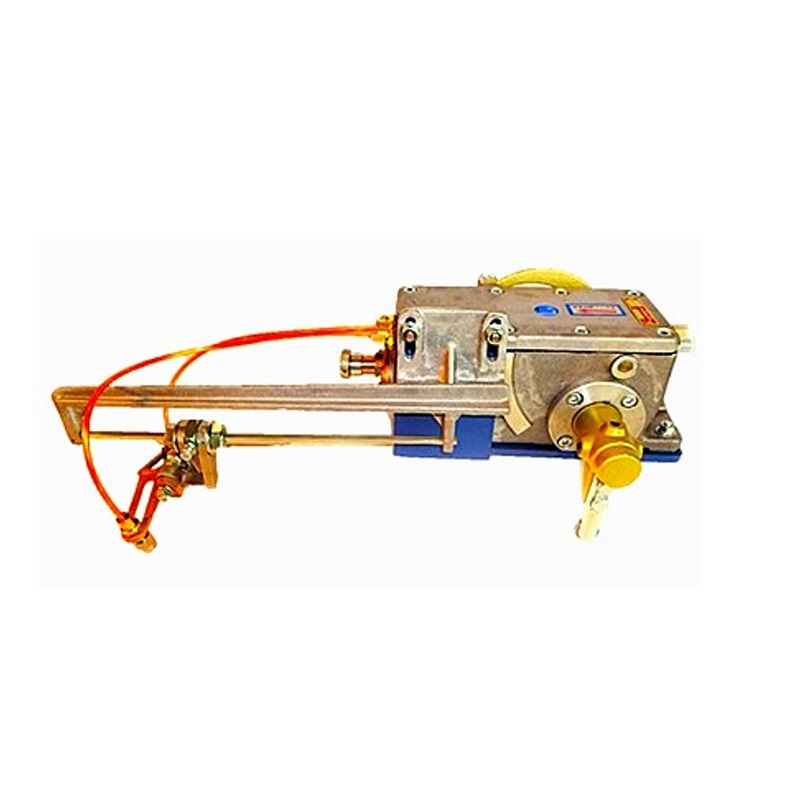

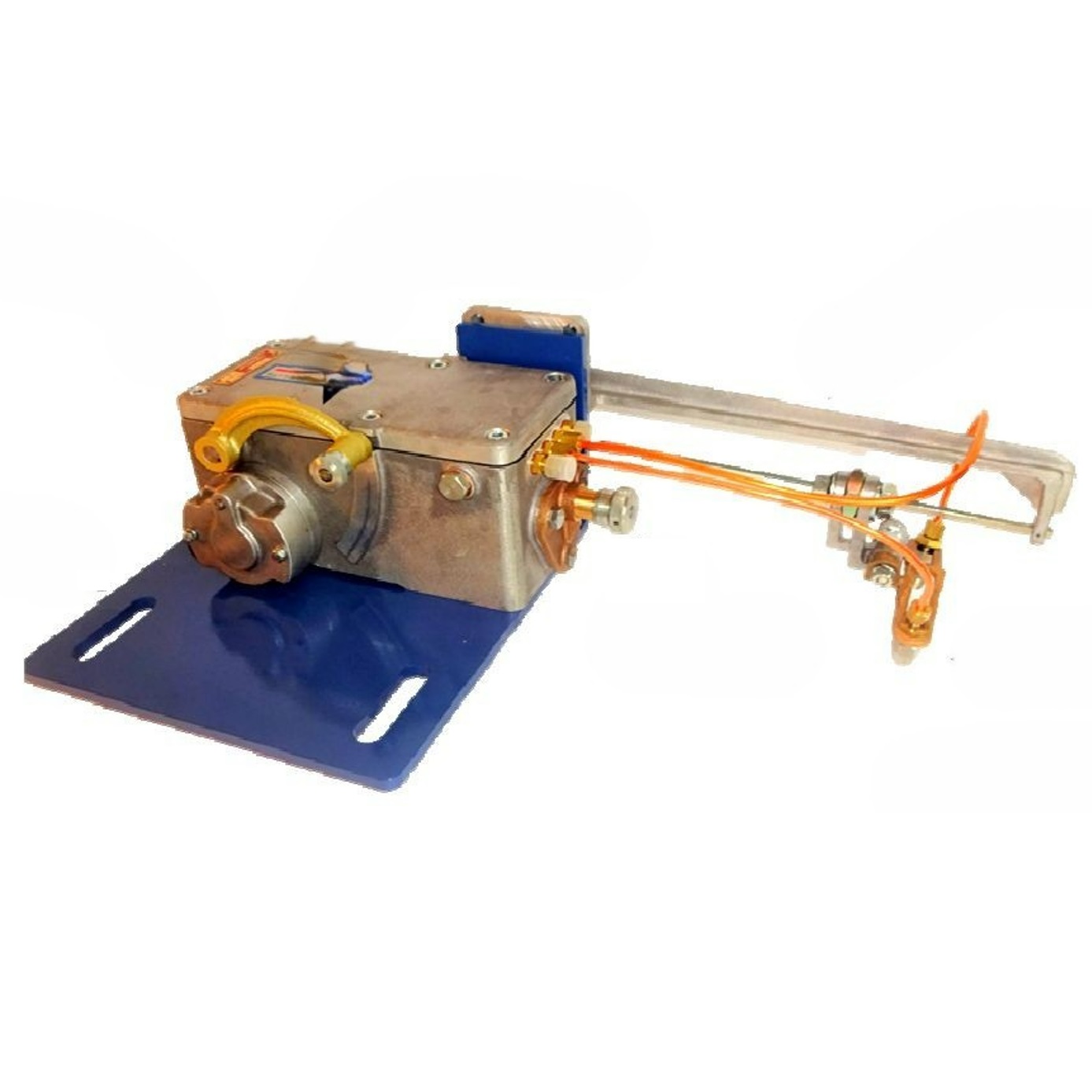

Thân bộ bôi trơn (Lubricator body)
- Là phần chính chứa cơ cấu bơm và cần gạt kiểm soát (checker arm).
- Được chế tạo bằng vật liệu thép cứng, có thể lắp cố định gần bánh xích dẫn động.
-

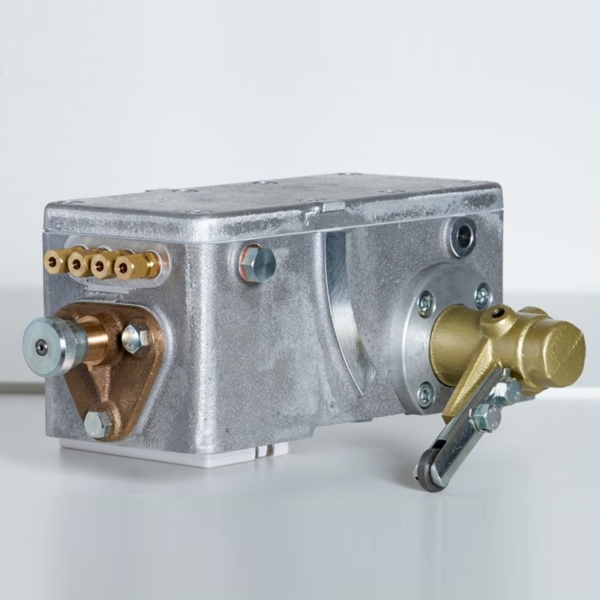

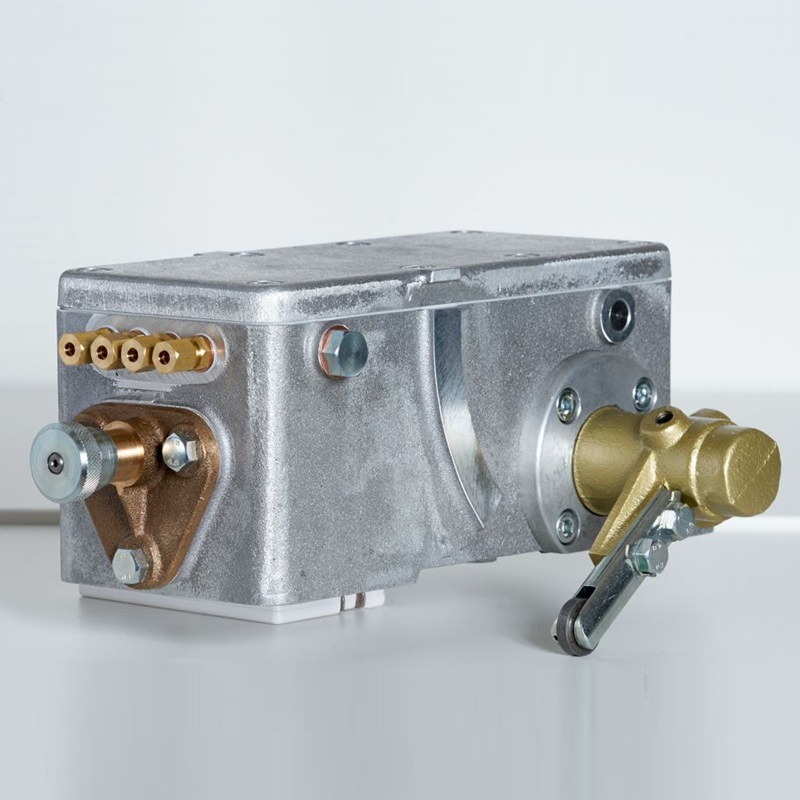

Bơm dầu định lượng (Metering pump)
- Cung cấp lượng dầu ổn định, mỗi chu kỳ hoạt động chỉ xả một lượng nhỏ chính xác.
- Lưu lượng điều chỉnh được bằng vít tinh chỉnh (adjustment screw).
-
Bình chứa dầu (Oil tank)
- Dung tích tiêu chuẩn: 5 L hoặc 20 L, có thể chọn tùy ứng dụng.
- Chất liệu chịu nhiệt, thích hợp trong môi trường bụi, nhiệt độ cao hoặc nhiều rung động.
-
Ống dẫn dầu (Oil hose)
- Chiều dài tiêu chuẩn: 2000 mm, nối từ bình dầu đến bộ bôi trơn.
- Có thể thay thế bằng ống chịu nhiệt hoặc ống bện dây thép khi làm việc trong môi trường khắc nghiệt.
-
Đầu phun dầu (Nozzle / Discharge port)
- Tùy chọn 2 cửa xả (CS-12) hoặc 4 cửa xả (CS-14), để phù hợp với xích cần bôi trơn.
- Được lắp hướng chính xác vào các mắt xích cần bôi dầu.
Ứng dụng thực tế
Thiết bị được sử dụng rộng rãi trong các ngành công nghiệp có hệ thống băng tải xích hoạt động liên tục:
- Nhà máy xử lý rác thải: bôi trơn xích tải và xích kéo cửa lò.
- Nhà máy luyện thép: bôi trơn xích chuyển thép nóng, xích đưa phôi.
- Nhà máy ô tô: bôi trơn xích trong dây chuyền sơn, lắp ráp, vận chuyển thân xe.
- Công nghiệp xi măng / nhiệt điện: dùng cho xích băng tải clinker hoặc tro bay.
Ưu điểm nổi bật
- Tự động hoàn toàn, không cần điện hay khí nén.
- Bôi trơn chính xác, tiết kiệm dầu và giảm nhân công.
- Thiết kế nhỏ gọn, dễ lắp đặt gần bánh xích hoặc băng tải.
- Bảo trì đơn giản, chỉ cần bổ sung dầu định kỳ.
- Tăng tuổi thọ xích, giảm tiếng ồn, giảm rủi ro hỏng hóc do khô dầu.
