Ép tháo bánh răng động cơ Bauer bằng bơm thủy lực cao áp 2.000 bar
Trong quá trình đại tu động cơ giảm tốc BAUER, việc tháo bánh răng lắp ép trên trục luôn là công đoạn khó khăn. Do bánh răng được lắp với độ dôi rất lớn (interference fit), nếu sử dụng vam cảo, gia nhiệt hoặc máy ép thông thường rất dễ làm biến dạng bánh răng, cong trục hoặc hư hỏng ổ bi.
LEFA áp dụng phương pháp ép tháo bằng bơm dầu thủy lực cao áp lên tới 2000 bar, giúp tháo bánh răng nhanh chóng, an toàn và giữ nguyên độ chính xác của toàn bộ cụm truyền động.
Nguyên lý ép tháo bằng dầu thủy lực cao áp

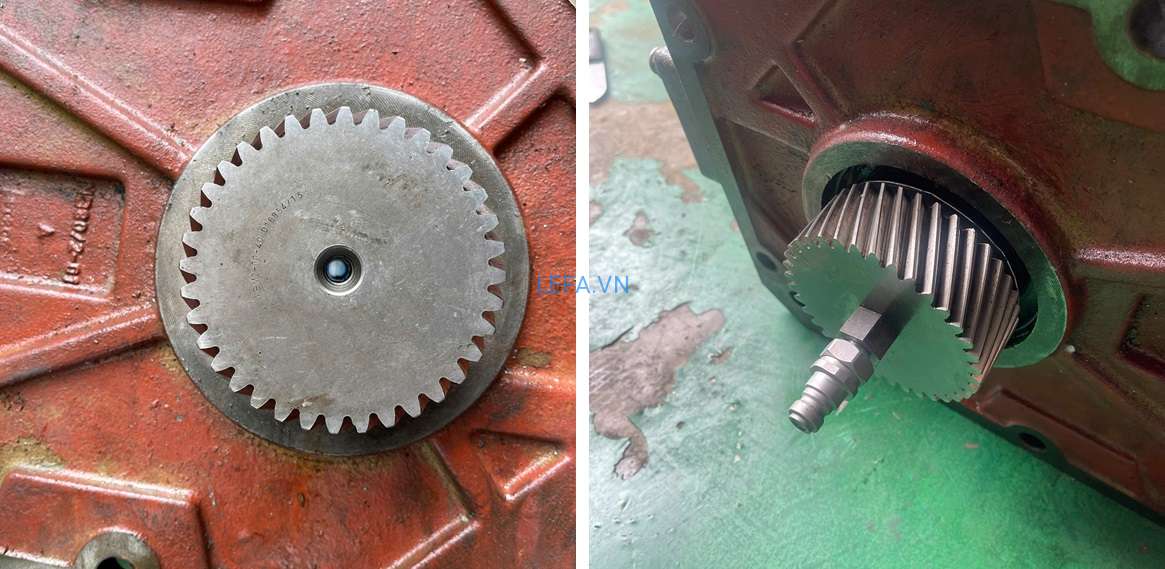

Bánh răng của động cơ BAUER được thiết kế có đường dầu (oil injection port) đi từ đầu trục vào bề mặt lắp ghép giữa trục và lỗ bánh răng.
Khi kết nối bơm dầu thủy lực cao áp vào đầu trục và tăng áp suất lên tới 2000 bar, dầu sẽ được ép vào khe lắp ghép với áp suất cực lớn.
Áp lực này tạo ra một lớp màng dầu rất mỏng giữa hai bề mặt kim loại, giúp:
- Giảm gần như hoàn toàn ma sát giữa trục và bánh răng.
- Làm giãn nhẹ bề mặt lắp ghép.
- Phá vỡ lực ép do độ dôi.
- Cho phép bánh răng được tháo ra bằng lực kéo nhỏ hơn rất nhiều so với phương pháp thông thường.
Đây là công nghệ được nhiều nhà sản xuất hộp giảm tốc và thiết bị công nghiệp hạng nặng áp dụng nhằm bảo vệ các chi tiết có giá trị cao.
Quy trình thực hiện
Bước 1. Chuẩn bị
- Làm sạch đầu trục và cổng bơm dầu.
- Kiểm tra ren kết nối.
- Lắp đầu nối chịu áp suất cao.

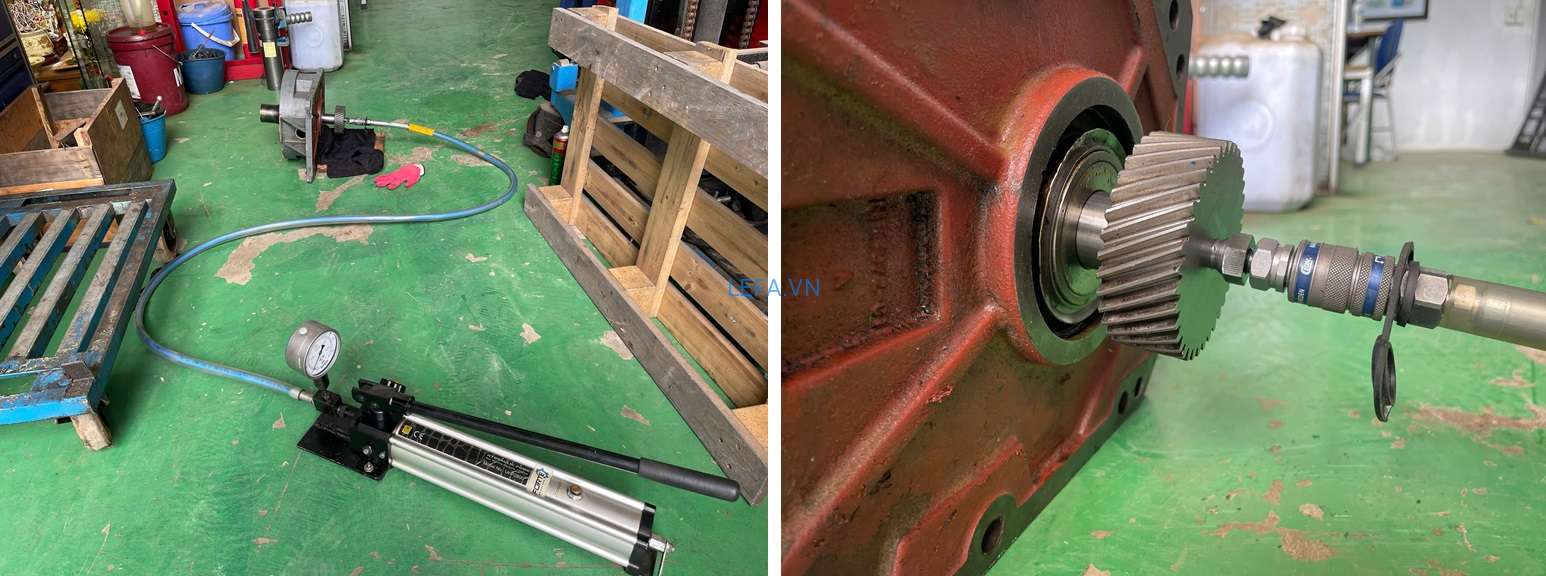

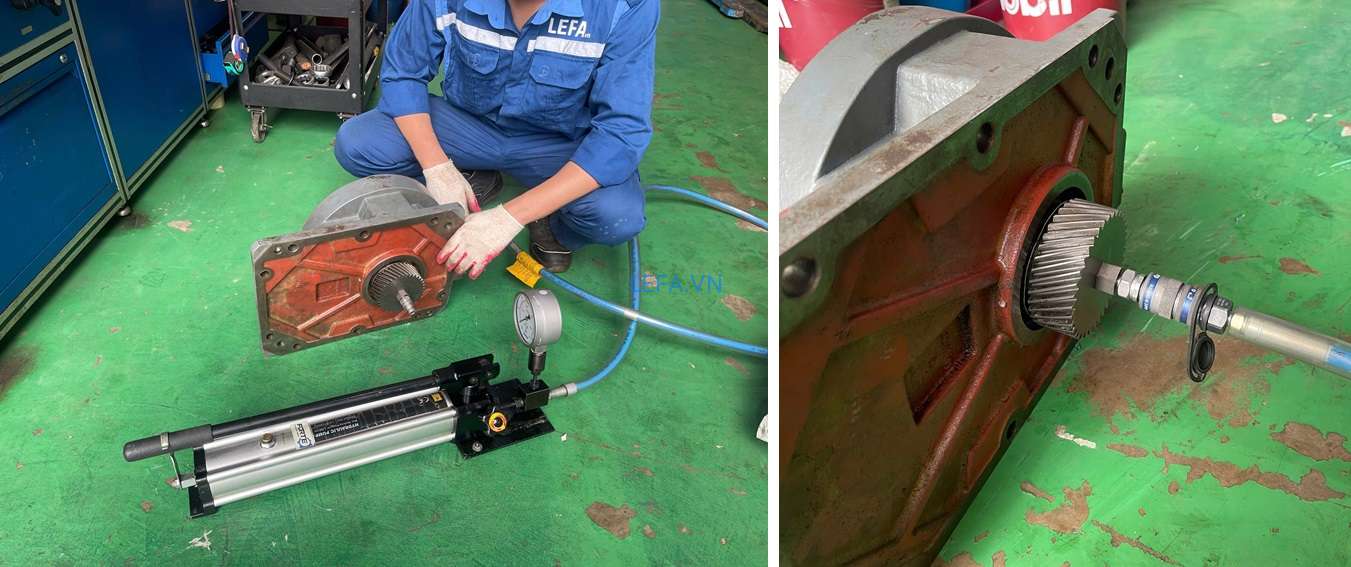

- Kết nối bơm thủy lực 2000 bar với lỗ trục bánh răng
Bước 2. Bơm dầu áp suất cao
Áp suất được tăng từ từ theo từng cấp để:
- tránh sốc áp,
- bảo vệ ren kết nối,
- đảm bảo dầu phân bố đều trên toàn bộ bề mặt lắp ép
Tùy từng kết cấu và độ dôi của bánh răng, áp suất có thể đạt 1500–2500 bar và có thể lên đến 3000 bar trước khi bánh răng bắt đầu dịch chuyển

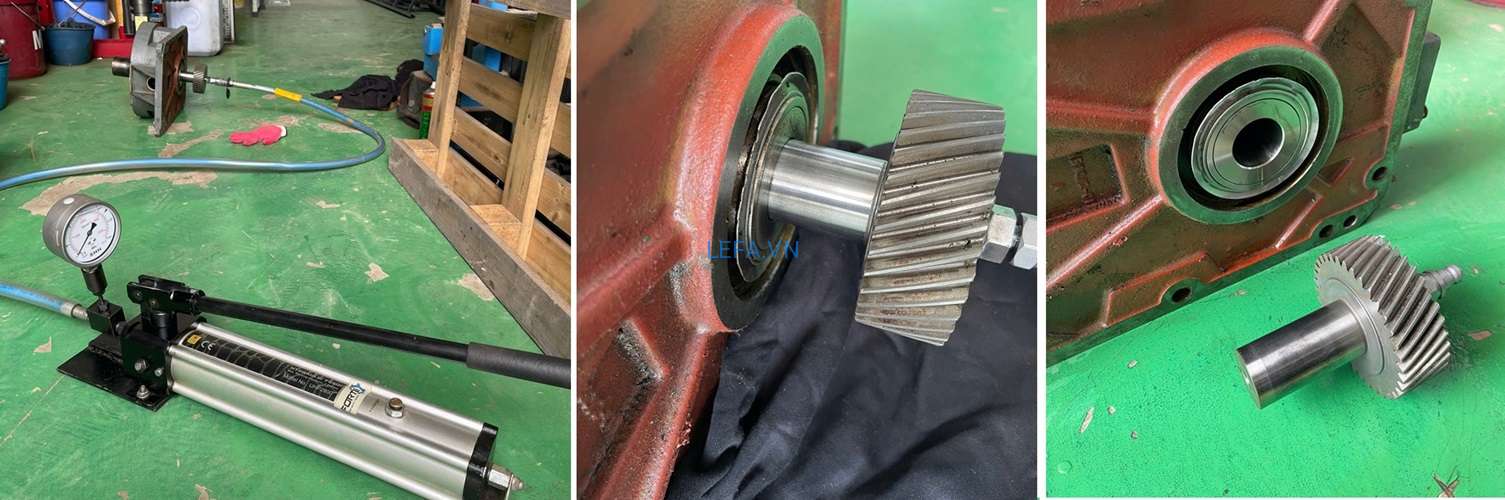

Bước 3. Kết hợp lực kéo
Sau khi lớp dầu đã hình thành giữa trục và bánh răng:
- sử dụng thiết bị kéo chuyên dụng hoặc đồ gá ép,
- lực kéo lúc này giảm rất nhiều,
- bánh răng được tháo ra nhẹ nhàng, không cần gõ búa hay gia nhiệt.
Ưu điểm của phương pháp bơm dầu 2000 bar
- Không làm hỏng bánh răng
=> Toàn bộ tải trọng được phân bố đồng đều bằng áp suất dầu thay vì lực kéo hay va đập.
- Bảo vệ trục
=> Không gây xước cổ trục, không biến dạng bề mặt lắp ép.
- Không cần gia nhiệt
=> Tránh thay đổi cơ tính vật liệu và nguy cơ nứt do chênh lệch nhiệt độ.
- Tháo nhanh
=> Thời gian tháo giảm đáng kể so với phương pháp truyền thống.
- Độ an toàn cao
=> Giảm nguy cơ gãy vam, trượt dụng cụ hoặc hư hỏng chi tiết do sử dụng lực cơ học quá lớn.
Yêu cầu đối với hệ thống bơm dầu
Để thực hiện phương pháp này, hệ thống phải đáp ứng:
- Áp suất làm việc lên tới 2000 bar.
- Ống dẫn dầu thuỷ lực cao áp.
- Khớp nối chuyên dụng chịu áp lực cao
- Đồng hồ đo áp suất chính xác.
- Van an toàn chống quá áp.
Toàn bộ thiết bị phải được kiểm định và sử dụng đúng tiêu chuẩn an toàn vì mức áp suất 2.000 bar có thể gây nguy hiểm nếu thao tác không đúng kỹ thuật.
Ứng dụng
Phương pháp ép tháo bằng dầu thủy lực cao áp được sử dụng rộng rãi trong:
- Động cơ giảm tốc BAUER.
- Hộp giảm tốc công nghiệp.
- Trục bánh răng cỡ lớn.
- Khớp nối lắp ép.
- Ổ bi công nghiệp kích thước lớn.
- Thiết bị khai khoáng, xi măng, thép và nhiệt điện.
Dịch vụ ép tháo bánh răng tại LEFA
Với kinh nghiệm sửa chữa các loại động cơ giảm tốc và thiết bị thủy lực công nghiệp, LEFA cung cấp dịch vụ ép tháo bánh răng bằng bơm dầu thủy lực cao áp 2000 bar, đảm bảo:
- Tháo bánh răng an toàn, không làm hư hỏng chi tiết.
- Bảo vệ trục và bề mặt lắp ghép.
- Thi công nhanh, chính xác.
- Phù hợp với các cụm bánh răng lắp ép có độ dôi lớn.
- Đội ngũ kỹ thuật giàu kinh nghiệm cùng thiết bị chuyên dụng hiện đại.
Nếu bánh răng của động cơ BAUER hoặc hộp giảm tốc công nghiệp bị kẹt do lắp ép chặt, phương pháp ép tháo bằng dầu thủy lực cao áp là giải pháp hiệu quả, giúp giảm tối đa rủi ro hư hỏng và tiết kiệm đáng kể chi phí sửa chữa, thay thế linh kiện.
